ExpressCluster在医疗行业的应用

时间:2020-09-12 21:00:12 点击:



一、项目背景

重庆市黔江中心医院于1998年由原四川省黔江地区人民医院、黔江地区康复中心、黔江县人民医院合并组建,是重庆市黔江区唯一一所集医疗、教学、科研、预防、保健、康复为一体的综合性公立医院,是重庆市卫生资源配置标准规划的覆盖渝东南片区的区域性医疗中心、医疗急救分中心、传染病救治中心、地市级突发公共卫生事件应急医疗救治中心,以及国家医师资格实践技能考试基地、司法鉴定机构。医院集重庆市黔江中心医院、重庆市急救医疗中心黔江分中心、重庆市黔江区红十字医院、重庆市黔江区传染病医院“四块牌子”于一体。

针对用户对HIS系统和OA系统的可靠性和容错能力的要求,用户选择NEC EXPRESSCLUSTER的共享HA(即多机容错)解决方案,来实现系统中关键设备的多机容错,从而达到系统的高度可靠性和容错能力。

二、共享型HA容错系统的工作原理

用户的HIS系统和OA系统数据存储于共享磁盘上(Share Disk)上。在Active/Standby的工作模式下,Server1作为活动服务器,Server2作为待机服务器(备份服务器),当Server1发生故障时(包括各种软硬件故障),Server2通过心跳路径侦测到Server1的故障并自动接管所有Server1上的资源(如虚拟IP地址、HIS系统和OA系统服务、虚拟计算机名等等)和共享磁盘上的数据,并继续运行数据库服务。对于客户端来说这种接管过程是透明不可见的,用户感觉不到这种故障切换。



三、客户需求

EXPRESSCLUSTER可以支持在一个集群系统中同时使用网络存储设备。可以使用大容量存储设备来保存全部的履历数据, 本方案中采用EXPRESSCLUSTER共享型方式构筑集群系统,保护HIS系统和OA系统数据系统。HIS系统和OA系统系统实现集群,达到高可用性。当任何一个应用发生故障时,再切换到另外一台服务器上运行,保证业务24H不间断地运行。

这种配置方式可以充分利用服务器资源,避免硬件浪费。并且可以分散两种应用的负荷,提高可用性和系统的整体处理能力。

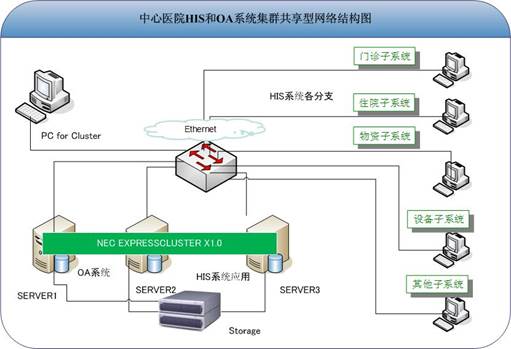

四、系统构成图




五、运行模式集群高可用工作模式

系统应用有OA系统、HIS系统采用2+1集群方式实现高可用,有一台待机服务器,进行热备,在所有服务器上都需要安装NEC EXPRESSCLUSTER集群软件。二台应用服务器任一台服务发生故障都将切换到待机服务器上。主机为应用服务器处理于Active,待机热备援服务器处于Standby。通常情况下应用服务器均在运行,而备援服务器处于待机状态;当其中任一台应用服务器发生故障不能正常运转时,备援服务器接管磁盘继续运行,保证系统能够不间断地运行。当应用服务器修复启动后重新接管磁盘,备援服务器又恢复为待机状态。


服务器集群应用系统的运行模式如图


六、客户评价

重庆市黔江中心医院信息科冉科长说到:“NEC提供的高可用集群软件EXPRESSCLUSTER在我医院中的应用非常成功,实施以来,整个系统一直稳定运行,给我们工作压力减轻许多,NEC双机软件实时的保证我们的HIS系统和OA系统的正常工作。
